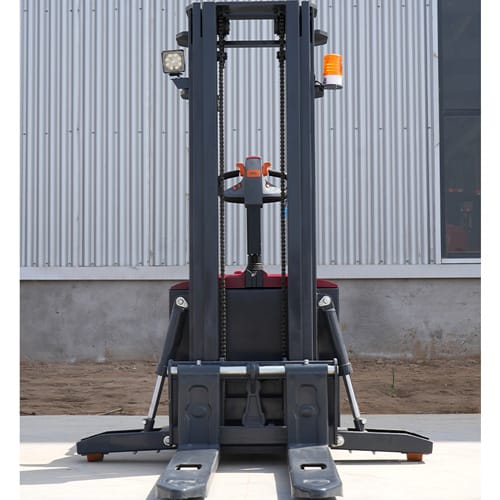

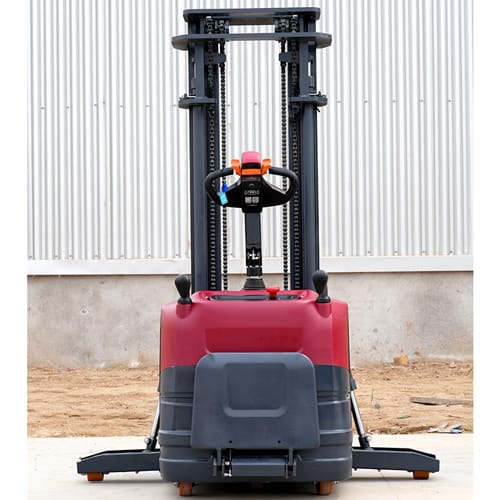

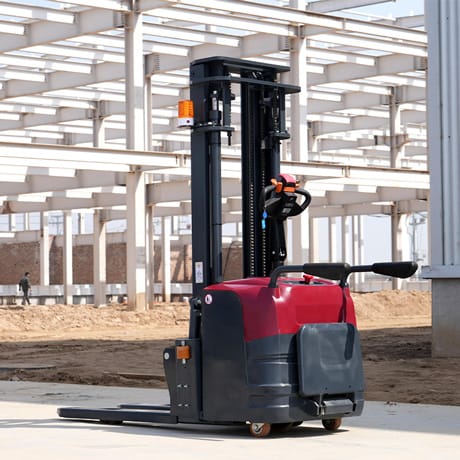

El Apilador de paletas totalmente eléctrico CSNS-20 de 2 toneladas con brazo protector y patas de soporte está diseñado para manipular cargas de hasta 2.000 kg en un centro de carga de 500 mm. Su diseño de patas de soporte proporciona un ancho interior de patas de 1.300 mm para plataformas y disposiciones de carga compatibles.
El CSNS-20 utiliza un motor de accionamiento de 0,8 kW, un motor de elevación de 2,2 kW y una batería de 48 V y 32 Ah. Mide 1.980 mm de largo y 1.500 mm de ancho, con un radio de giro de 1.450 mm y un peso de servicio de 580 kg.
CSNS-20 o CSNS-D20: diseño de patas de soporte versus cuerpo estrecho
Ambos modelos tienen una potencia nominal de 2000 kg en un centro de carga de 500 mm y comparten los mismos motores, batería, velocidad de desplazamiento, capacidad de ascenso, alturas de mástil y cifras de ancho de pasillo de paletas enumerados. Su principal diferencia es el diseño del chasis y la horquilla.
El CSNS-20 tiene 1.500 mm de ancho y especifica un ancho interior de pierna de 1.300 mm con un ancho exterior de horquilla de 1.000 mm. El CSNS-D20 tiene sólo 830 mm de ancho, con un ancho exterior de horquilla de 680 mm. El CSNS-20 es 60 mm más corto, tiene un radio de giro 50 mm más pequeño y 110 kg más ligero.
Seleccione entre los dos modelos utilizando la dirección real de entrada de la plataforma, la apertura de la plataforma, el espaciado entre horquillas, el espacio libre de las patas de soporte y la geometría del pasillo. Una clasificación de dos toneladas por sí sola no establece si el diseño más ancho de las patas de soporte o el chasis más estrecho son compatibles con la carga.
Especificaciones del CSNS-20
| Parámetro | Especificación |
|---|---|
| Marca | CSTAR |
| Modelo | CSNS-20 |
| Tipo de energía | Totalmente eléctrico |
| Tipo de operación | Operado por jinete |
| Capacidad de carga | 2.000 kg |
| Distancia del centro de carga | 500 mm |
| Longitud del soporte de carga | 560 mm |
| Distancia entre ejes | 1.100 mm |
| Peso de servicio (con batería) | 580 kg |
| Material de la rueda motriz/carga | Poliuretano (PU) |
| Dimensiones de la rueda motriz | Ø160×55 mm |
| Dimensiones de la rueda de carga | Ø80×70 mm |
| Dimensiones de la rueda estabilizadora | Ø115×50 mm |
| Cantidad de tracción, estabilizador/rueda de carga | 1x + 2 / 4 (según se suministra) |
| Riel de rueda motriz | 600 mm |
| Cargar el riel de la rueda | 500 mm |
| Altura del mástil en elevación máxima | 2.400 mm |
| Altura mínima del mástil (bajada) | 1.600 mm |
| Altura de elevación libre | 200 mm |
| Distancia máxima al suelo de las patas de apoyo | 110 mm |
| Altura del mango de control | 1.500 mm |
| Altura de la cara de la horquilla después de bajar | 85 mm |
| Longitud total | 1.980 mm |
| Longitud a la cara de la horquilla | 910 mm |
| Ancho total | 1.500 mm |
| Ancho interior de la pierna | 1.300 mm |
| Dimensiones de la horquilla | 1.070×100×35 mm |
| Cargar el respaldo al ancho exterior | 1.000 mm |
| Ancho exterior de la horquilla | 1.000 mm |
| Distancia mínima al suelo | 20 mm |
| Ancho de nave con palet de 1.200 × 1.000 mm | 2.560 mm |
| Ancho de nave con palet de 800 × 1.200 mm | 2.495 mm |
| Radio de giro | 1.450 mm |
| Velocidad de viaje « Cargado/Descargado | 4,0 / 5,0 km/h |
| Velocidad de elevación « Cargado/Descargado | 0,09 / 0,135 m/s |
| Velocidad de descenso « Cargado/Descargado | 0,105 / 0,097 m/s |
| Máxima capacidad de ascenso « Cargado/Descargado | 5% / 10% |
| Tipo de freno | Freno electromagnético |
| Potencia nominal del motor de accionamiento | 0,8kw |
| Potencia nominal del motor de elevación | 2,2 kW |
| Voltaje/capacidad de la batería | 48V / 32Ah |
| Tipo de control de conducción | CC |
| Nivel de ruido | 74 dB(A) |
Solicite una cotización para el CSNS-20
Envíenos las dimensiones y la dirección de entrada de su paleta, el peso de la carga, la altura de elevación requerida, el ancho del pasillo, el espacio libre para las patas de soporte y los horarios de operación. Verificaremos si el diseño del CSNS-20 se ajusta a la aplicación.
