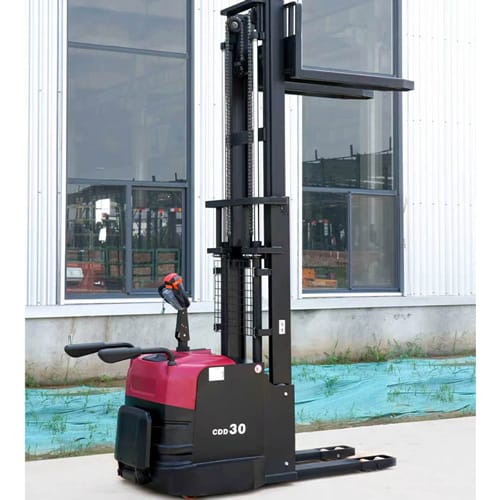

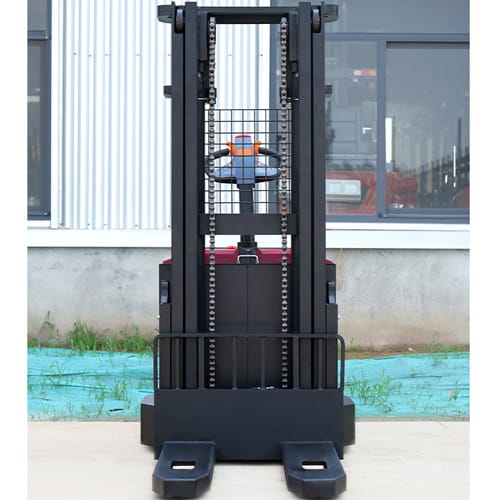

Le empileur de palettes à enfiler entièrement électrique CSNS-30 de 3 tonnes avec bras de garde est conçu pour la manutention de palettes de grande capacité avec des charges allant jusqu'à 3 000 kg à un centre de charge de 600 mm Il fournit une hauteur de levage maximale de 3 000 mm et une plate-forme de roulement pour le mouvement des matériaux au sein des entrepôts et des installations industrielles.
Le CSNS-30 combine un moteur d'entraînement CA de 3 kW avec un moteur de levage CC de 3 kW et une batterie de 24 V de 210 Ah La vitesse de déplacement est indiquée à 6 km/h sans charge et à 5,2 km/h avec charge.
CSNS-30 ou CSNS-15 : Deux classes de capacité différentes
Le CSNS-30 double la capacité nominale du CSNS-15 et utilise un centre de charge de 600 mm au lieu de 500 mm Sa vitesse de déplacement en charge est de 5,2 km/h contre 4,0 km/h pour le CSNS-15, tandis que la puissance du moteur d'entraînement passe de 0,8 kW à 3 kW.
La capacité plus élevée nécessite une plate-forme sensiblement plus grande Le CSNS-30 mesure 2 716 mm de long avec la plate-forme de roulement et 1 046 mm de large, avec un rayon de braquage de 2 275 mm Le CSNS-15 mesure 2 040 mm de long et 820 mm de large, avec un rayon de braquage de 1 450 mm Le CSNS-30 pèse 1 501 kg sans sa batterie de 195 kg, tandis que le poids de service du CSNS-15 est répertorié à 540 kg avec batterie.
L'allée d'empilage à angle droit répertoriée pour une palette de 1 200.1 000 mm est de 2 550 mm pour le CSNS-30 et de 2 560 mm pour le CSNS-15. parce que le libellé de la mesure et les conditions de la plate-forme diffèrent, confirmez ces chiffres par rapport au dessin d'agencement final avant de les utiliser pour la planification des allées.
Spécifications CSNS-30
| Paramètre | Spécification |
|---|---|
| Marque | CSTAR |
| Modèle | CSNS-30 |
| Capacité de charge maximale | 3 000 kg |
| Centre de chargement | 600 mm |
| Hauteur de levage maximale | 3 000 mm |
| Vitesse de déplacement (sans charge) | 6 km/h |
| Vitesse de déplacement (avec charge) | 5,2 km/h |
| Vitesse de levage (sans charge) | 107 mm/s |
| Vitesse de levage (avec charge) | 62 mm/s |
| Vitesse de descente (sans charge) | 54 mm/s |
| Vitesse de descente (avec charge) | 53 mm/s |
| Gradabilité (sans charge) | 7% |
| Gradabilité (avec charge) | 5% |
| Poids (Sans Batterie) | 1 501 kg |
| Longueur globale du cadre | 2 300 mm |
| Longueur globale du cadre (avec plate-forme) | 2 716 mm |
| Largeur globale du cadre | 1 046 mm |
| Mât de hauteur abaissée | 2 185 mm |
| Hauteur globale maximale | 3 680 mm |
| Empattement | 1 596 mm |
| Longueur de la fourche | 1 200 mm |
| Fourche à l'extérieur de la largeur | 925 mm |
| Fourche à l'intérieur de la largeur | 675 mm |
| Épaisseur de la fourche | 50 mm |
| Fourche à hauteur réduite | 11 mm |
| Dégagement au sol minimum | 20 mm |
| Rayon de rotation minimum (avec plate-forme) | 2 275 mm |
| Rayon de rotation minimum (sans plate-forme) | 1 893 mm |
| Aisselle théorique d'empilement à angle droit minimum 1 200.1 000 mm Palette | 2 550 mm |
| Roue avant | 85×95mm |
| Roue motrice | 260×105mm |

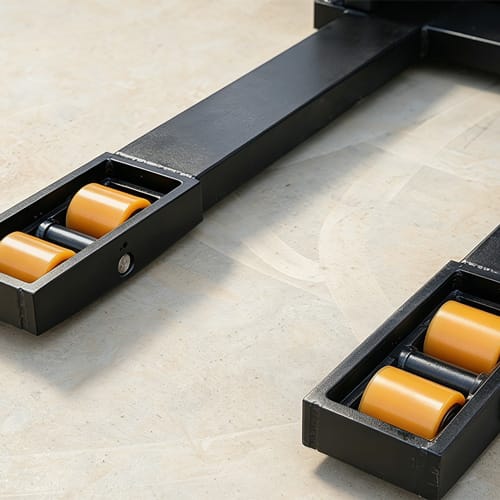

| Roue roulante | 130×55 mm |
| Matériau de la roue | Polyuréthane (PU) |
| Type de moteur d'entraînement | Moteur série AC |
| Sortie nominale du moteur d'entraînement | 3 kW |
| Type de moteur de levage | Moteur série DC |
| Sortie nominale du moteur de levage | 3 kW |

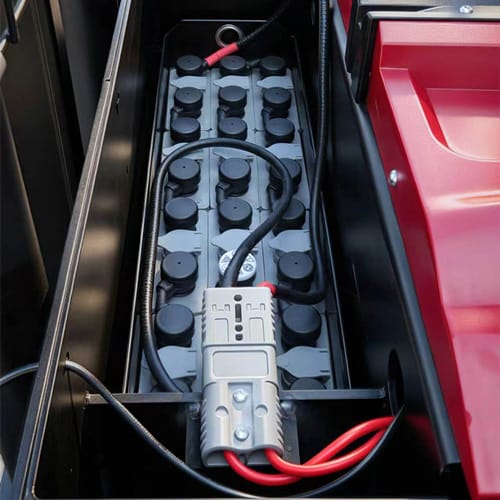

| Tension de la batterie | 24V |
| Capacité de la batterie | 210Ah |
| Poids de la batterie | 195kg |
Demandez un devis pour le CSNS-30
Envoyez-nous vos dimensions de palette, poids de charge, hauteur de levage requise, largeur d'allée, distance de fonctionnement, gradient et heures de travail quotidiennes Nous vérifierons si la configuration CSNS-30 correspond à l'application.
